振动筛电机在不同型号振动筛上的应用注意

作者 天太振动机械 来源 www.zdscj.com 浏览 发布时间 2016/06/22

一、旋振动又称三次元振动筛:通常由一台立式振动电机激振的振动设备产生旋振动,其振动形式则看立式振动电机两端激振块的夹角而定。也可将两台底脚安装型振动筛电机分装于振动设备两侧,使其转轴呈一设定的角度,则振动也将产生旋振动。振动体的振动轨迹在水平面上的投影是一圆或椭圆,其振动形式称为旋振动。此类振动筛即被称为旋振筛。旋振动又可分为平旋型振动、涡旋型振动和复旋型振动三种形式。当振动体的振动轨迹在垂直面上的投影为一水平直线者,其振动形式称为平旋型振动;当振动体的轨迹在垂直面上的投影为一斜直线者,其振动形式称为涡旋型振动;当振动体的振动轨迹在垂直面上的投影为一圆或椭圆者,其振动形式称为复旋型振动。

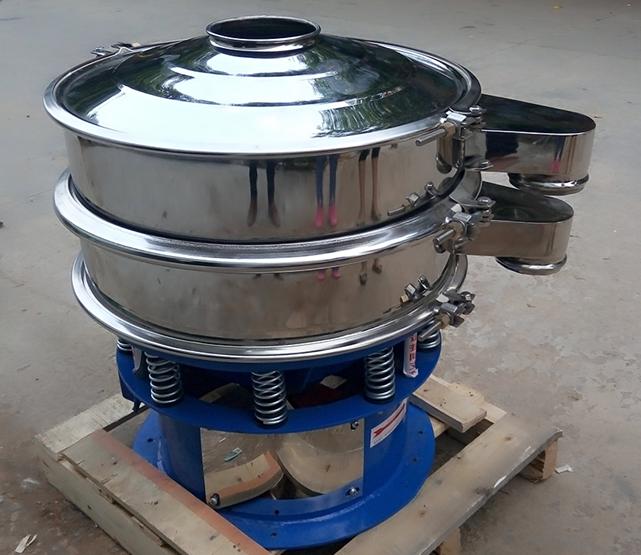

圆形轨迹振动的旋振筛 www.zdscj.com
     圆或椭圆振动:通常将一台振动电机安装在振动机械的机体上,即可产生这种运动。圆形或椭圆形振动发生在与振动电机转轴相垂直的平面上,其形式则看振动电机与整机重心的相对位置而定。振动体的振动轨迹在水平面上的投影是一条直线,而在垂直面上的投影为一圆或椭圆者,其振动形式称为圆或椭圆型振动。此类振动筛即被称为圆振动筛或圆振筛。

二、直线振动筛又称直线筛,分为轻型直线振动筛和矿用直线振动筛:直线振动筛为双振动电机驱动。当两台振动筛电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。

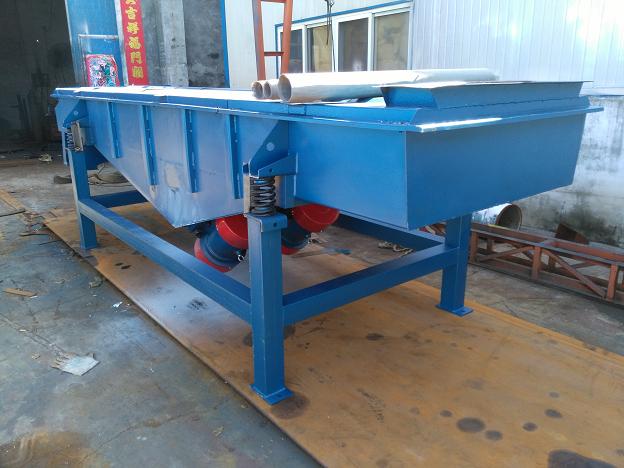

直线运动轨迹的直线振动筛 www.zdscj.com
  直线型振动:其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。

三、其他特殊型号振动筛:需要复合振动的特殊振动筛
  复合振动:某些特殊性能的振动筛分设备,使用两台不同型号不同转速的振动电机,分装于筛分设备的受料端和出料端,使受料端呈现大振幅低频率的振动,同时出料端呈现小振幅高频率的振动,筛分设备的中部重叠两种振动,使筛分设备起到更有效的筛分作用。振动体的振动是由两组激振系统产生的,其振动形式称为复合振动。一般有双频复合型及双幅复合型两种形式。
振动筛电机 www.zdscj.com

以上内容就是关于关于电机的安装方法不同、型号不同的振动筛的运转轨迹的技术说明,如有任何疑问,可咨询新乡天太振动筛厂家,0373-6396888。
